Überwachung von Erschütterungen und Schwingungen

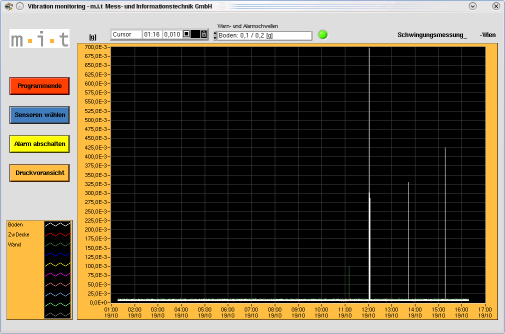

Programmoberfläche der Software für die Überwachung von Schwingungen und Erschütterungen Das Messsystem für die Überwachung von Erschütterungen und Schwingungen wurde für den Einsatz auf Baustellen entwickelt, ist aber auch für die Überwachung von Industriemaschinen oder von Schwingungen, die z.B. durch Straßenverkehr verursacht werden, geeignet.
Das Messsystem kann an bis zu 253 Messstellen jeweils Schwinggeschwindigkeiten in 3 Achsen aufnehmen. Die angeschlossenen Sensoren werden über ein Datenbussystem miteinander verbunden, so dass durch die Hintereinanderschaltung kurze Kabelwege möglich sind. Für jeden Sensor können Warn- und Alarmschwellen einzeln definiert werden. Bei Überschreitung dieser kann ein optischer (Stroboskop-Blitzer) oder eine akustische (Sirene) Alarmmeldung aktiviert werden, so dass z.B. auf Baustellen sichergestellt werden kann, dass Emissionsquellen rechtzeitig deaktiviert werden.
Die gewonnenen Messwerte werden online auf einem Bildschirm dargestellt und können jederzeit - ohne die Messung zu unterbrechen - in ein Protokoll ausgedruckt werden. Weiterhin werden die Messwerte auf dem Messrechner in einer Protokolldatei gespeichert, so dass die Daten auch später in Auswertungen und Dokumentationen oder bei juristischen Auseinandersetzungen als Beweismittel verwendet werden können.

Gern beraten wir Sie zu den Möglichkeiten eines Einsatzes dieses Systems bei Ihrem Anwendungsfall, erarbeiten mit Ihnen gemeinsam ein individuelles Messkonzept und erstellen Ihnen ein unverbindliches Angebot zur Anmietung des Systems. m·i·t kann dabei die Installation und die Betreuung des Systems vor Ort und auch die Aufbereitung und Bereitstellung der gewonnenen Messdaten übernehmen.
Jedoch ist es auch möglich, Ihr Personal bei uns im Hause oder bei Ihnen vor Ort einzuweisen, so dass Sie Installation, Betreuung und Auswertung der Messdaten in eigener Verantwortung erledigen können.

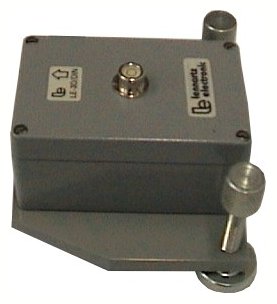

Geophon / Aufnehmer für Schwinggeschwindigkeiten der Fa. Lennartz electronic Die verwendeten Messaufnehmer LE-3D / DIN verfügen über 3 Messachsen X, Y und Z. Der Arbeitsfrequenzbereich ist umschaltbar zwischen 1 ... 80 Hz und 1 ... 315 Hz. Die Sensoren werden mit einer Justierplatte ausgeliefert (Dreifuß), die es ermöglicht, den jeweiligen Sensor bei Messungen in Gebäuden zu horizontieren, was für das Erreichen der angegebenen Genauigkeit erforderlich ist.


Technische Daten LE-3D / DIN


Maximale Schwinggeschwindigkeiten nach DIN 4150-3 (Anhaltswerte)
Schwinggeschwindigkeit vi in mm/sec
Fundament Frequenzen Oberste Deckenebene, horizontal
1 bis 10 Hz 10 bis 50 Hz 50 bis 100 Hz alle Frequenzen
Gewerblich genutzte Bauten, Industriebauten und ähnlich strukturierte Bauten 20 20 bis 40 40 bis 50 40
Wohngebäude und in ihrer Konstruktion und / oder Nutzung gleichartige Bauten 5 5 bis 15 15 bis 20 15
Bauten, die wegen ihrer besonderen Erschütterungsempfindlichkeit nicht den o.a. entsprechen und besonders erhaltenswert (z.B. unter Denkmalschutz stehend) sind 3 3 bis 8 8 bis 10 8



Einsatzmöglichkeiten

Dokumentation Messsystem zur Schwingungsüberwachung
Schwingungsmessungen in einer Walzengießerei
