Folienrissmonitor
Rissmonitor / Crackmonitor für die mechanische Langzeitaufnahme von Rissbreiten in Innenräumen oder außen

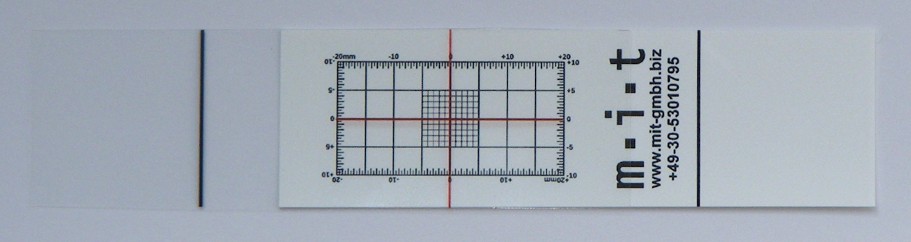

Ein Rissmonitor besteht aus einer Grundfolie mit dem Messgitter in schwarzer Farbe und einer überlappenden Deckfolie mit einem Fadenkreuz in roter Farbe. Beide Folien sind reiß- und bruchfest.
Überwachung von horizontalen und / oder vertikalen Bewegungen
Messbereiche: horizontal ± 20mm, vertikal ± 10mm
Messgitter: ± 5mm
Material: Polyester, Grundplatte weiß (Dicke ca. 0,3mm), Deckplatte transparent (Dicke ca. 0,1mm)
Ausdehnungskoeffizient: ca. 80 * 10-6 / K
Abmessungen bei Montage des Fadenkreuzes im Zentrum des Messgitters: Breite ca. 150mm, Höhe ca. 32mm, Dicke ca. 0,4mm
Der Rissmonitor kann mit dem als Zubehör bestellbaren Epoxydharz verklebt werden und ist i.d.R. nicht wiederverwendbar.
Die Folien, aus denen der Rissmonitor besteht, sind thermostabilisiert und über einen weiten Temperaturbereich sehr maßstabil. Die Folie ist temperatur-, UV, -Ozon- und wetterbeständig, wasserfest und weitgehend beständig gegen Öl und viele Chemikalien.
Folienrissmonitore sind grundsätzlich für den Innen- und Außeneinsatz geeignet. Insbesondere bei Außenfassaden sollte jedoch beachtet werden, dass diese Rissmonitore wegen ihrer folientypischen Biegsamkeit nur schlecht für die Anbringung an sehr rauhen Oberflächen geeignet sind. Insbesondere für die Befestigung mittels Schrauben sind Folienrissmonitore nicht geeignet.
Der Rissmonitor kann in unserem Online-Shop bestellt werden.
Für professionelle Anwendungen bzw. höhere Anforderungen an die Genauigkeit bieten wir den Standard-Rissmonitor und den Präzisionsrissmonitor an.
Jeder Rissmonitor wird zusammen mit einem Messblatt geliefert, auf dem Sie den Rissfortschritt in bis zu 8 Schritten dokumentieren können. Dieses Messblatt dürfen Sie frei kopieren.
Weiterhin steht Ihnen unten auf dieser Seite die Download-Version (PDF-Format) für den Ausdruck von weiteren Messblättern in optimaler Qualität zur Verfügung.
