Anders als beim Standard-Rissmonitor wird beim Präzisions-Rissmonitor der Fortschritt der Rissbildung mit Hilfe eines Nonius abgelesen. Dadurch ist es möglich, Ablesegenauigkeiten bis zu 0,05mm zu erreichen.
Der Präzisionsrissmonitor ist für die mechanische Langzeitaufnahme von Rissbreiten in Innenräumen oder außen geeignet.
Ein Präzisionsrissmonitor besteht aus einer Grundplatte mit der Messskala und einer überlappenden Deckplatte mit dem Nonius. Beide Platten sind formschlüssig miteinander verbunden. Die Befestigungspunkte ermöglichen gleichzeitig die Messung des Winkelversatzes dieser Punkte.
Überwachung von horizontalen oder vertikalen Bewegungen
Messbereiche: horizontal oder vertikal -5 ... +20mm
Material: Polycarbonat 2,5mm (Grundplatte und Deckplatte weiß/beige)
Ausdehnungskoeffizient: ca. 70 * 10-6 / K
Abmessungen bei Montage in Nullstellung: Breite ca. 90mm, Höhe ca. 20mm, Dicke ca. 5mm

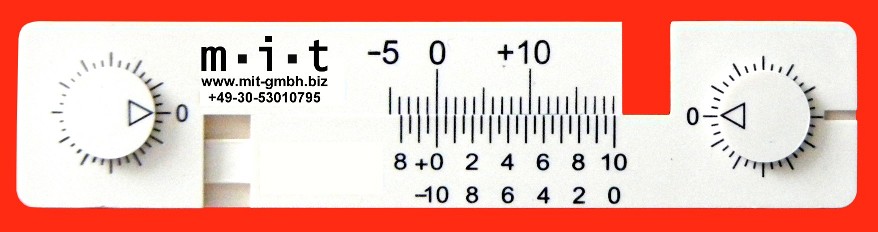

Anzeige Präzisionsrissmonitor: -5,00mm / 0°

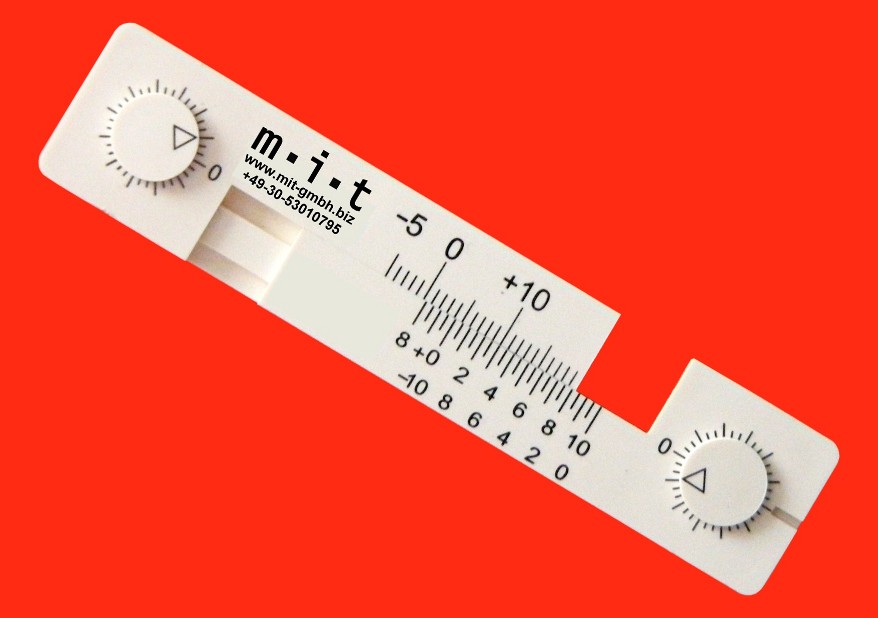

Anzeige Präzisionsrissmonitor: +4,30mm / 30°

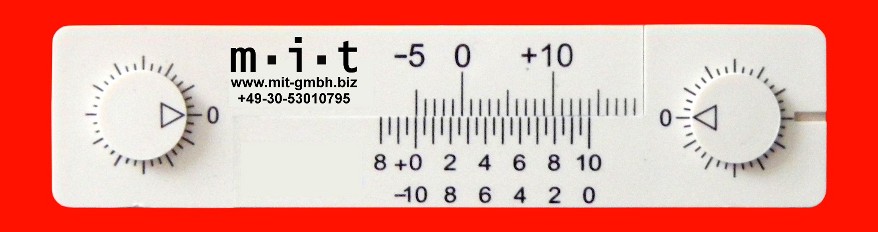

Präzisionsrissmonitor in Nullstellung

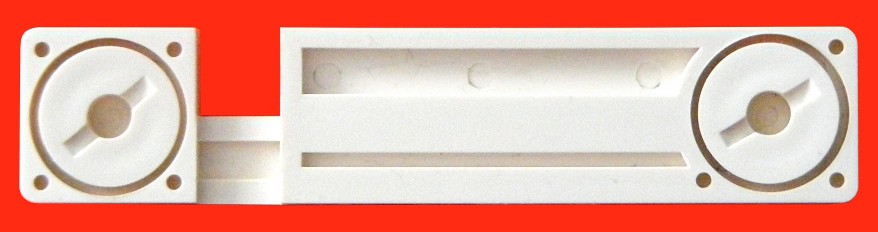

Rückseite des Präzisionsrissmonitors
Installation des Präzisionsrissmonitor
Jeder Präzisionsrissmonitor wird mit dem benötigten Installationsmaterial geliefert.
Dieses besteht aus:
2 St. Dübel
2 St. Gewindestifte
2 Päckchen 2K-Epoxy-Kleber
Für die Installation benötigen Sie eine Bohrmaschine mit 8mm-Bohrer und einen 2,5mm-Innensechskant-Schlüssel.
Eine Installationsanleitung finden Sie am Ende dieser Seite, diese liegt der Lieferung auch bei.
Der Rissmonitor kann in unserem Online-Shop bestellt werden.
Jeder Präzisionsrissmonitor wird zusammen mit einem Messblatt geliefert, auf dem Sie den Rissfortschritt dokumentieren können. Dieses Messblatt dürfen Sie frei kopieren.
Weiterhin stehen Ihnen unten auf dieser Seite die Download-Versionen (PDF-Format) für den Ausdruck von weiteren Messblättern in optimaler Qualität zur Verfügung.
