Schwingungsmesssystem

Das Messsystem wird für die Messung und Protokollierung von Schwingungen / Beschleunigungen / Erschütterungen verwendet. Die Messdaten werden in Echtzeit auf dem Messrechner grafisch dargestellt und können direkt ausgedruckt oder elektronisch kopiert und weiterverarbeitet werden.
Für den Einsatz als Überwachungssystem besteht die Möglichkeit bei definierten Warn- oder Alarmschwellen einen optischen und akustischen Alarm auszulösen oder Maschinen und Geräte abzuschalten oder zu aktivieren.
Weiterhin ist es möglich, die Messwerte über unser Kunden-Gateway im Internet darzustellen und Alarmmeldungen per Email oder SMS zu verschicken.

Einsatzmöglichkeiten

Überwachung von Bautätigkeiten, z.B. Rammen von Spundbohlen, Abbrucharbeiten etc.
Überwachung und Protokollierung von Erschütterungen aus dem Straßenverkehr oder Schienenverkehr
Überwachung von Maschinen
Überwachung von Schwingungen an empfindlichen EDV-Anlagen, in Rechenzentren ...
Überwachung von Windkraftanlagen und Wasserkraftwerken
Überwachung von Brückenbauwerken
Messung der Belastungen an mechanischen Bauteilen bei Sprengungen

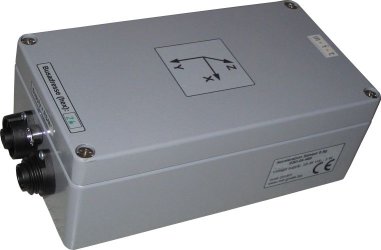

verfügbare Sensoren (andere auf Anfrage)
Messbereich	Messgröße	Auflösung	Bandbreite
±100 mg (±0,1 g)	Beschleunigung	ca. 3 µg (0,000003 g)	variabel: 0 ... 1500 Hz
±200 mg (±0,2 g)	Beschleunigung	ca. 6 µg (0,000006 g)	variabel: 0 ... 1500 Hz
±500 mg (±0,5 g)	Beschleunigung	ca. 15 µg (0,000015 g)	variabel: 0 ... 1500 Hz
±1 g	Beschleunigung	ca. 30 µg (0,00003 g)	variabel: 0 ... 1500 Hz
±2 g	Beschleunigung	ca. 60 µg (0,00006 g)	variabel: 0 ... 1500 Hz
±5 g	Beschleunigung	ca. 150 µg (0,00015 g)	variabel: 0 ... 1500 Hz
±50 mm/sec	Schwinggeschwindigkeit	ca. 1,5 µm/sec (0,0015 mm/sec)	umschaltbar: 1 ... 80 Hz oder 1 ... 315 Hz

Systemübersicht Messsystem für die Schwingungsüberwachung, Sensoren: Beschleunigung oder Schwinggeschwindigkeit (Geophon)

Vibramon-Software

Systemübersicht Software für die Schwingungsmessung, Protokollierung, Alarmierung

Die Vibramon-Software wurde für die Überwachung von Bauwerken, Maschinen und erschütterungsempfindlichen technischen Geräten entwickelt.
Als Sensoren kommen Aufnehmer für Schwinggeschwindigkeiten oder Beschleunigungsaufnehmer in Frage.

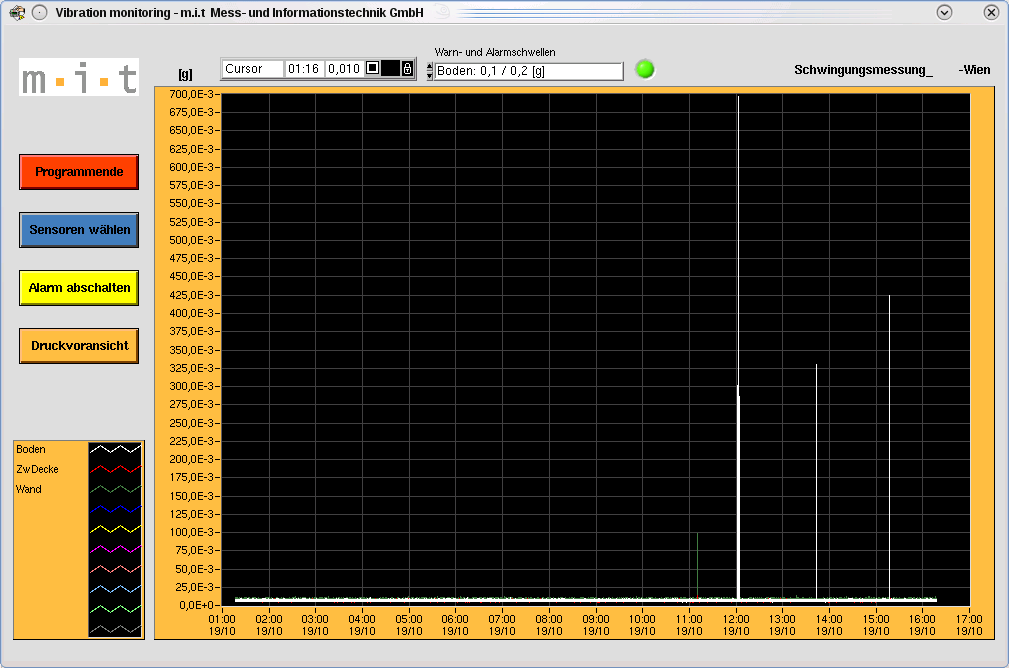

Diese werden an den zu überwachenden Plätzen aufgestellt und von der Vibramon-Software ausgelesen. Die Daten werden in der Software als Ganglinie grafisch dargestellt und protokolliert.
Bei Überschreitung von vorher zu definierenden Grenzwerten kann das System optische oder akustische Warnungen auslösen. Optional ist auch die Weiterleitung der Alarme per Email oder SMS möglich.

Schwingungsmessungen in einer Walzengießerei
