Anzeigegerät für Schwingsaite "VW-Indicator"

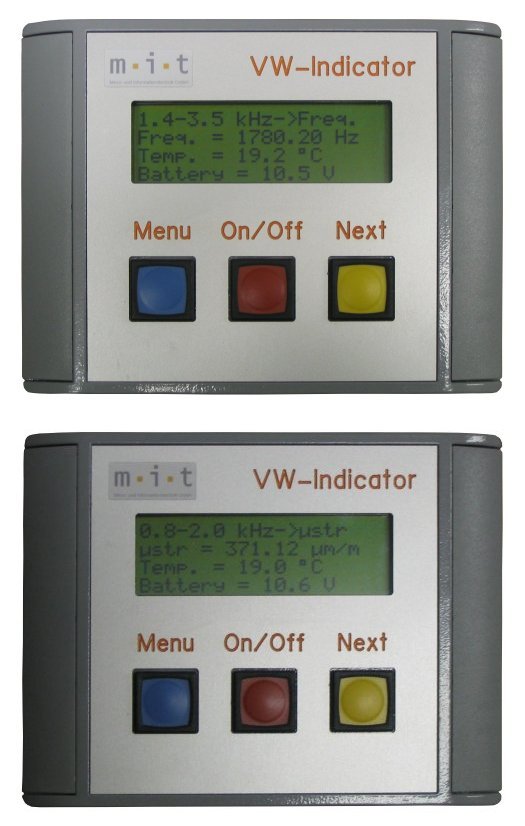

Messung Frequenz (f) oder Microstrain (µstrain) mit dem Anzeigegerät Schwingsaite / VW-Indicator Das Anzeigegerät VWI-232 ist für das Auslesen der meisten Schwingsaiten-Sensoren geeignet. Die Messwerte können als Frequenz oder auch direkt in microstrain (Sensoren aus unserer Produktion oder kompatible) dargestellt werden.
Das mikroprozessorgesteuerte Gerät ist mit einer einfachen interaktiven Menuführung ausgestattet. Über die 3 großen baustellentauglichen Tasten kann das Messintervall, der Eingangsbereich und die gewünschte Ausgangsgröße eingestellt werden. Die einmal eingestellten Sensordaten bleiben auch bei ausgeschaltetem Gerät erhalten, so dass beim Einschalten des Gerätes automatisch der zuletzt verwendete Sensortyp für die Messung verwendet wird.
Das Anzeigegerät ist robust und wasserdicht. Für den Schutz der Eingangsbuchsen vor Beschädigung oder Verschmutzung sind diese mit Schutzkappen ausgestattet.
Durch den geringen Energiebedarf des VW-Indicators ist dieser ohne Unterbrechung viele Stunden auf der Baustelle einsetzbar. Das Gerät verfügt intern über einen umweltfreundlichen NiMH-Akkumulator, so dass die Bevorratung und der Austausch von Batterien nicht erforderlich ist. Während der Messung wird der Zustand des Akkumulators permanent angezeigt, so dass ein rechtzeitiges Nachladen erfolgen kann.
Die ermittelten Messwerte sind hochpräzise, da sie mit Hilfe einer Quartzzeitbasis ermittelt werden.
Das Gerät kann zusammen mit unserem Datalogger autark eingesetzt werden. Dabei steuert der Datalogger den VW-Indicator so, dass dieser - je nach Messhäufigkeit - über Monate mit einer Akkuladung messen kann. Die dabei gesammelten Messwerte können aus dem Datalogger über den USB-Anschluss eines PCs eingelesen werden. Dabei verhält sich der Datalogger wie ein herkömmlicher USB-Stick, so dass unter gängigen Betriebssystemen keine Treiber erforderlich sind.
Für den Laborbetrieb oder den kurzfristigen Einsatz auf der Baustelle verfügt das Schwingsaiten-Anzeigegerät über eine RS232-Schnittstelle, an die z.B. ein PC oder Notebook angeschlossen werden kann, der die Messwerte protokolliert. Ausgegeben werden die angezeigten Werte im ASCII-Format, die dann problemlos in ein Tabellenkalkulationsprogramm eingelesen werden können.
Sollten Ihre Sensoren bereits vom Hersteller mit Anschlusssteckern ausgerüstet sein, so liefern wir Ihnen gern ein passendes Anschlusskabel dafür. Sollten Sie die gleichen Schwingsaiten-Sensoren immer wieder einsetzen, so lohnt es sich u.U., dass wir diesen Sensor in unsere Gerätesoftware integrieren, so dass Sie die Ausgangswerte direkt ablesen können (z.B. Druck, Kraft, Weg etc.).


Technische Daten

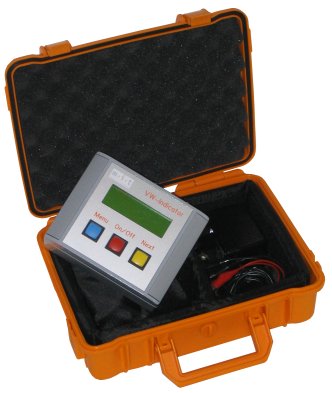

Lieferumfang Anzeigegerät Schwingsaite / VW-Indicator im Koffer mit Anschlussklemmen und Ladegerät Lieferumfang
  • Schwingsaitenanzeigegerät "VW-Indicator" VWI-232 mit internem Akkumulator und serieller Schnittstelle RS232
  • wasserdichter und schlagfester Transportkoffer mit gepolsterter Auskleidung
  • Ladegerät Ansmann AC 48
  • Anschlussadapter mit Krokodilklemmen für den Anschluss von Schwingsaitensensoren mit offenen Kabelenden
  • gedruckte Bedienungsanleitung
