Punktschweißgerät zum Applizieren von Schwingsaiten

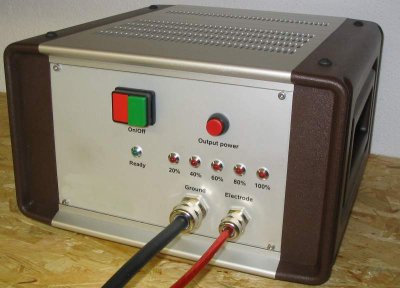

Dieser Kondensator-Entlade-Schweißgenerator ist für das Applizieren von Schwingsaiten-Sensoren vorgesehen. Der Schweißvorgang wird per Fußschalter gestartet und mit Hilfe eines Microcontrollers gesteuert. Das Gerät verfügt über ausreichend Leistungsreserven, so dass ein unterbrechungsfreies Arbeiten ohne Überhitzen möglich ist. Statt per Fußschalter kann das Gerät auch ferngesteuert gestartet werden (Optokoppler, Relais), so dass es auch möglich ist, den Schweißgenerator in automatisierte Systeme zu integrieren.
Durch die eingebaute aufladbare Batterie kann auch netzunabhängig gearbeitet werden.

Technische Daten

Schweißenergie in 5 Stufen von 20 bis 100% wählbar, Anzeige der aktiven Stufe durch 5 rote LEDs
Schweißdauer einstellbar zwischen 0,5 und 5 ms
Schweißfrequenz (Kadenz) besser 1 Hz bei 100% Schweissenergie, ca. 10 Hz bei 20% Schweissenergie, Anzeige der Schweissbereitschaft durch grüne LED
max. Schweißstrom 1,5 kA
max. Sekundärleistung 15 kVA
Leerlaufspannung 12 V

Lieferumfang

Schweißgerät
Massekabel mit -klemme
Schweisskabel mit -elektrode
Steckerladegerät
Fusschalter mit 2m Kabel und Anschlussstecker

Datenblatt VW-WA-1000
Übersicht Bedienung VW-WA-1000
