Messstelle / Datalogger für die Messung von DMS / Dehnmessstreifen

Datalogger 8 Kanäle DMS / DehnmessstreifenDatalogger 8 Kanäle DMS / Dehnmessstreifen Die Messstellen bzw. Datalogger der DMS23-Reihe zeichnen sich durch ihre Robustheit gegenüber Umwelteinflüssen aus. Entwickelt wurde die DMS23-Reihe für den Außeneinsatz auf Baustellen, so dass Erschütterungen, hohe Temperaturunterschiede oder auch elektrische Felder keinen Einfluss auf die hohe Qualität der Messergebnisse haben.
Bei Einsatz der DMS-Messstellen MS-8xDMS23-B ist es möglich, eine Messung an allen am Datenbus angeschlossenen Messkanälen synchron per Broadcast auszulösen. So besteht die Möglichkeit die Signale von bis zu 2.016 DMS-Brücken absolut gleichzeitig zu erfassen. Die einzelnen Messwerte können dann zeitversetzt über den Datenbus übertragen werden.

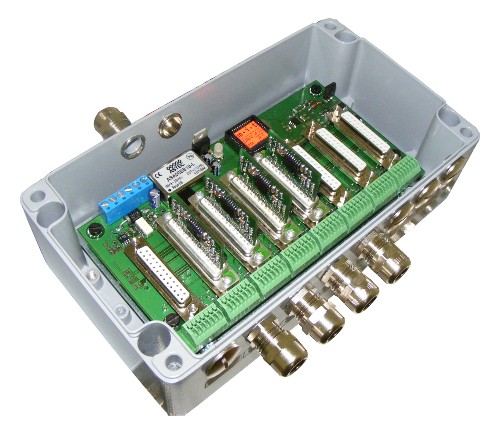

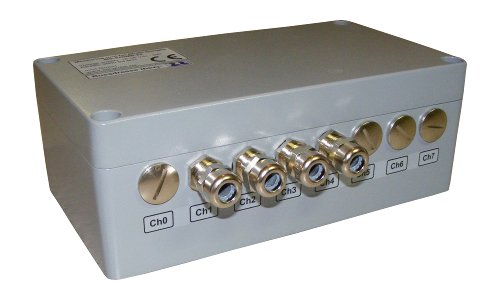

Je nach Anforderung werden die Messstellen mit 1 bis 8 Messverstärkern ausgestattet. In den Bildern links ist die Messstelle z.B. mit 4 Messkarten mit Kabeleinführungen installiert.
Die angeschlossenen DMS-Brücken werden bipolar gespeist, so dass eventuell auftretende Thermospannungen im Bereich der Beschaltung oder des Anschlusses der DMS-Messbrücke eliminiert werden.
Die Anbindung der DMS-Messmodule an einen RS485-Bus gestattet die dezentrale Positionierung der Messtechnik direkt an den DMS-Messbrücken, so dass Störeinflüsse auf das Signal auf Grund langer Leitungen ausgeschlossen werden können. Durch die Busanbindung können kostengünstige Datenkabel verwendet werden. Über diese erfolgt auch die Spannungsversorgung der DMS-Messmodule.
Für die Spannungsversorgung eines solchen Messsystems kann unser Systemnetzteil verwendet werden. Dieses stellt auch die Datenverbindung RS485 <-> RS232 oder RS485 <-> USB zum Messrechner her. Für die Datenerfassung steht unsere kostenlose Software MIS (Mess- und Informationssystem) zur Verfügung, die die Messungen auslöst, die Messdaten zum Messrechner überträgt, protokolliert und online als Ganglinie darstellt.

Die Messstellen bzw. Datalogger sind geeignet für die Messwerterfassung an allen Messgebern, die auf der Basis von Dehnungsmessstreifen funktionieren und die als Viertel-, Halb- oder Vollbrücke zur einer Wheatstoneschen Messbrücke verschaltet werden können.
In der Baubranche trifft das z.B. auf Betonverformungsgeber, Ankerkraftmessdosen und weitere zu.


Technische Daten

Messstelle
MS-8xDMS23
Messstelle
MS-8xDMS23-B
Datalogger
DL-8xDMS23-32k
Anzahl Messkanäle 1 ... 8 (Steckkarten) 8
Größe interner Messwertspeicher --- --- 32.000 Messwerte
optional größerer Speicher
Messbereiche ca. 300 µV/V ... 1 V/V (autoskaliert, abhängig von Speisespannung)
Anschlussart Vollbrücke 6-Leiter (optional: Ergänzungswiderstände ±0,05 %, TK ±10 ppm/K)
Brückenabgleich 2 Paar Lötstützpunkte je Messkanal ---
Auflösung Messsignal ca. 10 nV/V ... 1 µV/V abhängig von Skalierung und Speisespannung
Auflösung AD-Wandler 16 Bit
Signalrauschen < 500 nV/V, siehe Grafik Temperaturversuch
Temperaturkoeffizient nicht feststellbar, siehe Grafik Temperaturversuch, vor jeder Messung erfolgt eine Selbstkalibrierung
Speisespannung der Messbrücke ±18 V bipolar, kurzschlussfest (optional einstellbar: ±0,5 ... ±18,0 V bipolar)
synchrones Auslösen der Messung (Broadcast, siehe Text) nein ja nein
Anzahl AD-Wandler 1 ... 8 1
Abtastrate 0,25 ... 5 Hz (konfigurierbar)
Temperaturmessung optional, Messbereich: -55 ... +120 °C
Gehäuseheizung optional, geregelt, nur erforderlich bei Einsatztemperaturen unter -40 °C ---
Betriebstemperaturbereich -40 ... +70 °C (ohne Gehäuseheizung)
Schnittstelle RS485-Schnittstelle 9600 Bd 8N1, isoliert (andere auf Anfrage) RS232-Schnittstelle 9600 Bd 8N1 TTL
Betriebsspannung 18 ... 36 Vdc, isoliert (optional: 9 ... 36 Vdc) 2 x 12 Vdc
Leistungsaufnahme max. 6 W (ohne Gehäuseheizung)
Schutzart nach VDE 0710 DIN 40050 IP66 (andere auf Anfrage)

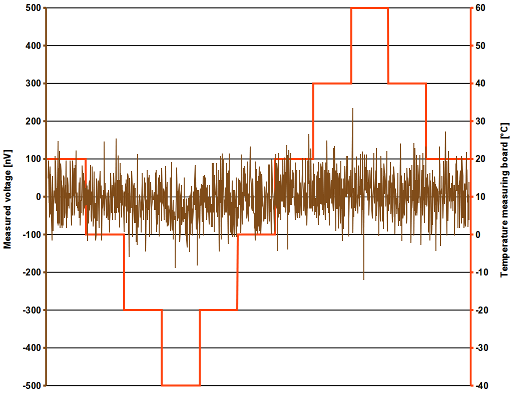

Temperaturversuch
Temperaturabhängigkeit der DMS-Brücke
